Współczesne systemy kolejowe to inżynieryjne arcydzieła, w których zaawansowana energoelektronika, cyfrowe systemy sterowania i bezprzewodowa komunikacja przeplatają się na każdym kroku. Pociągi dawno przestały być tylko maszynami mechanicznymi; dziś to pędzące centra danych. Właśnie ta niezwykła złożoność sprawia, że kompatybilność elektromagnetyczna (EMC) przestała być jedynie formalnym wymogiem certyfikacyjnym. W branży kolejowej projektowanie pod kątem EMC to dziś absolutny fundament inżynierii bezpieczeństwa, od którego zależy ludzkie życie.
W tym obszernym wpisie przyjrzymy się z bliska fizyce zakłóceń, technikom obrony na poziomie płytek PCB, wpływowi ekstremalnego środowiska na elektronikę oraz normom, które kształtują rozwój nowoczesnego transportu szynowego.
Czym są zakłócenia i skąd się biorą?
Aby mówić o kompatybilności, musimy zdefiniować zagrożenie. Zakłócenia elektromagnetyczne (EMI) to niepożądane szumy elektryczne, które degradują pracę innych układów. Z kolei EMC to zdolność sprzętu do harmonijnego współistnienia: z jednej strony urządzenie nie może emitować szkodliwych zakłóceń (emisja), a z drugiej – musi być na nie odpowiednio niewrażliwe (odporność).
Środowisko kolejowe generuje wyjątkowo agresywne EMI, w dodatku dynamicznie zmieniające się w czasie i przestrzeni. Do najważniejszych źródeł należą:
- Systemy trakcyjne i energoelektronika: Nowoczesne napędy pobierające potężne prądy i wykorzystujące zasilacze impulsowe generują harmoniczne o bardzo wysokiej częstotliwości.
- Iskrzenie pantografu: Zjawisko to występuje podczas odłączania i podłączania pantografu do sieci trakcyjnej (np. przy oblodzeniu lub wysokich prędkościach). Działa ono jak gigantyczne przełączanie obciążenia indukcyjnego, generując zakłócenia w paśmie od DC aż do gigaherców (z maksimum w przedziale 30–80 MHz).
- Zjawiska naturalne (wyładowania atmosferyczne): Pioruny potrafią wygenerować impulsy wysokiego napięcia niszczące wrażliwą elektronikę.
- Systemy sygnalizacji i komunikacji: Paradoksalnie, urządzenia nadawcze RF (np. systemy bezprzewodowego sterowania pociągiem) są nie tylko ofiarami, ale i źródłami pól elektromagnetycznych.
Zrozumienie propagacji tych zakłóceń jest kluczowe. Poniżej 30 MHz dominują emisje przewodzone (rozchodzące się po kablach i złączach) oraz sprzężenia magnetyczne (indukcyjne). Z kolei powyżej 30 MHz głównym problemem stają się emisje promieniowane, propagujące się w powietrzu jak fale radiowe.
Skutki zaniedbań są drastyczne. Nawet chwilowe pole elektromagnetyczne wygenerowane przez silnik lokomotywy może wpłynąć na obwody torowe, powodując fałszywy sygnał na semaforze (np. nagłe zapalenie się czerwonego światła) lub błędne wskazanie pozycji zwrotnicy. To prosta droga do awaryjnego hamowania, a w najgorszym scenariuszu – do katastrofy.
Projektowanie EMC w praktyce.
Zarządzanie EMC wymaga holistycznej filozofii projektowania. Inżynierowie nie mogą polegać tylko na jednym rozwiązaniu – skuteczna ochrona to wielowarstwowa tarcza.
Techniki kontroli emisji:

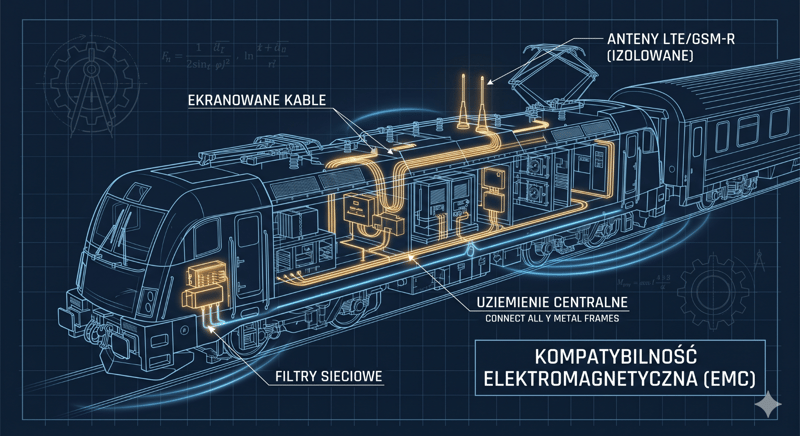

- Uziemienie i ekranowanie: To pierwsza linia obrony. Należy rygorystycznie oddzielać masy analogowe (AGND), cyfrowe (DGND) i zasilania impulsowego (PGND), łącząc je optymalnie w jednym punkcie, by unikać tworzenia tzw. pętli masy. Ekranowanie przewodów sygnałowych powyżej 1 MHz wymaga uziemienia ekranu na obu jego końcach.
- Filtrowanie: Stosuje się dedykowane filtry na wejściach zasilania oraz dławiki w trybie wspólnym (CM) na interfejsach takich jak USB czy Ethernet. Należy odpowiednio dobierać kondensatory X-caps (dla zakłóceń różnicowych) oraz Y-caps (dla trybu wspólnego).
- Projektowanie PCB: Obwody drukowane to serce problemu. Kluczowe jest minimalizowanie długości ścieżek, aby nie stały się one przypadkowymi antenami. Linie sygnałowe o wysokiej prędkości muszą być prowadzone przy solidnej płaszczyźnie masy, a czasy narastania i opadania sygnałów cyfrowych (slew rate) – ściśle kontrolowane, by ograniczyć generowanie groźnych harmonicznych.
Zwiększanie odporności: Sprzęt kolejowy musi przetrwać ekstremalne stany przejściowe. Testuje się go na zjawiska takie jak ESD (wyładowania elektrostatyczne symulujące kontakt z człowiekiem przy napięciach rzędu 4 kV i 8 kV), EFT (szybkie stany przejściowe pochodzące np. od odbić styków przekaźników) oraz Surge (potężne przepięcia i skoki napięcia wywołane uderzeniem pioruna).
Środowisko pracy a degradacja EMC
Elektronika w pociągu nie pracuje w sterylnym laboratorium. Rzeczywiste środowisko operacyjne systematycznie degraduje właściwości EMC urządzeń.
Zgodnie z równaniem Arrheniusa, wskaźniki awaryjności elektroniki mogą podwoić się na każde 10°C wzrostu temperatury, a systemy w kolei muszą pracować w ekstremalnych zakresach od -40°C do +85°C. Zmienna wilgotność wpływa na przewodność gleby, co rzutuje na skuteczność układów uziemiających. Co więcej, ciągłe wibracje mogą fizycznie rozluźniać połączenia ekranujące.
Osobnym wyzwaniem jest specyficzny, korozyjny pył kolejowy (mieszanina opiłków z klocków hamulcowych i ścierających się kół). Osiadając na komponentach, zatrzymuje wilgoć i staje się czynnikiem przewodzącym. Wymusza to stosowanie metalowych obudów (zapewniających lepsze ekranowanie i wytrzymałość) o wysokich klasach szczelności, takich jak IP68 (pełna pyłoszczelność i wodoszczelność). Produkt nie tylko musi przejść testy EMC w dniu premiery, ale utrzymać te parametry przez lata brutalnej eksploatacji.
Rewolucja wirtualnego prototypowania
Tradycyjne wykrywanie problemów EMC na etapie fizycznego prototypu to koszmar dla budżetu i harmonogramu. Nowoczesna inżynieria w pełni opiera się na środowiskach symulacyjnych.
Na poziomie analizy pól elektromagnetycznych (EM) 3D, branża wykorzystuje oprogramowanie takie jak CST Studio Suite. Pozwala ono na badanie emisji z poszczególnych komponentów (np. projektowanie płytek PCB, analiza sprzężeń w wiązkach kablowych czy symulacja impulsów z iskrzącego pantografu). Posiada potężne solwery (np. FEM, FIT) oraz umożliwia sprzężenia wielofizyczne – zjawiska elektromagnetyczne są analizowane wspólnie z rozkładem ciepła (termiką).
Z drugiej strony mamy środowisko Dymola oparte na języku Modelica. Dymola doskonale radzi sobie z modelowaniem zachowań dynamicznych całych systemów na poziomie makro, uwzględniając mechanikę, elektrykę, pneumatykę i dynamikę ruchu.
Największą wartość daje synergia tych dwóch narzędzi. Przykładowy przepływ pracy analitycznej wygląda następująco: W Dymoli modeluje się fizyczny, mechaniczny ruch pantografu i elektryczne stany przejściowe podczas jego odrywania się od trakcji. Wygenerowane, wysoce realistyczne przebiegi prądu i napięcia przenosi się do CST Studio Suite. W CST inżynierowie analizują, jak ten konkretny, dynamiczny impuls propaguje się w przestrzeni jako pole EM i w jaki sposób wnika przez obudowy do wrażliwych systemów sterowania. Dzięki temu bada się rzeczywiste interakcje mechaniczno-elektromagnetyczne na długo przed zbudowaniem pierwszego fizycznego pociągu.
Normy i regulacje w kolejnictwie
Wdrożenie produktu na rynek wymaga nawigacji w gąszczu uwarunkowań prawnych. Inżynierowie mierzą się z dwoma głównymi ramami: wytycznymi dotyczącymi bezpieczeństwa ekspozycji ludzi na pola EM oraz normami dla samego sprzętu. Poniżej zestawienie kluczowych norm aparaturowych:
- Seria EN 50121 (Zastosowania kolejowe – kompatybilność elektromagnetyczna): To europejska „biblia” dla kolejnictwa. Precyzyjnie dzieli system na części. EN 50121-2 określa dopuszczalną emisję całego systemu na zewnątrz. EN 50121-3-1 i 3-2 skupiają się odpowiednio na całych składach oraz pojedynczych urządzeniach pokładowych. Część EN 50121-4 dedykowana jest krytycznym systemom sygnalizacji i telekomunikacji, a EN 50121-5 – stałym instalacjom zasilającym, jak podstacje.
- EN 50155 (Sprzęt elektroniczny stosowany w taborze kolejowym): Dokument łączący wymogi środowiskowe i operacyjne. Gwarantuje, że urządzenie przetrwa ciągłe wibracje, skoki napięcia i mróz, zachowując parametry EMC (odwołując się bezpośrednio do norm z serii EN 50121) przez docelowo 30 lat bezawaryjnej pracy.
- Normy CISPR: Choć standardy takie jak CISPR 12 i 36 bezpośrednio wykluczają systemy trakcyjne i dotyczą głównie pojazdów drogowych, inżynierowie kolejowi z powodzeniem czerpią z nich wiedzę. Na przykład CISPR 25 (ochrona odbiorników pokładowych przed emisją innych urządzeń we wnętrzu pojazdu) czy CISPR 32/35 (urządzenia multimedialne) to fundamenty wykorzystywane do projektowania pociągowych systemów informacji pasażerskiej czy lokalnych interfejsów HMI.
- Seria ISO 7637: Normy te dedykowane są pojazdom drogowym (instalacje 12V i 24V), ale precyzyjnie definiują uniwersalną fizykę i metody testowania impulsów przejściowych sprzężonych pojemnościowo i indukcyjnie. Architektury niskonapięciowych systemów pomocniczych w pociągach i samochodach są często zbieżne, co czyni te wytyczne bezcennym wsparciem projektowym.
Kompatybilność elektromagnetyczna na kolei to wymagający proces, który scala wiedzę z zakresu fizyki pól, zaawansowanego modelowania cyfrowego, elektroniki sprzętowej i materiałoznawstwa. Dla inżynierów projektujących te systemy nie jest to zło konieczne, lecz podstawowe narzędzie gwarantujące, że setki tysięcy pasażerów każdego dnia bezpiecznie i punktualnie docierają do celu.
