W dobie transformacji energetycznej, przejścia na systemy ciepłownicze 4. i 5. generacji oraz rosnącej roli prosumentów w sieciach ciepłowniczych, tradycyjne narzędzia symulacyjne napotykają bariery wynikające z pierwotnych założeń ich architektury. Programy oparte na paradygmacie przyczynowym (takie jak TRNSYS czy Energy+), choć zasłużone, stają się coraz trudniejsze w obsłudze przy modelowaniu systemów o wysokim stopniu skomplikowania hydraulicznego i termodynamicznego. Na tym tle środowisko Dymola, wykorzystujące obiektowy język Modelica, wyrasta na platformę przyszłości, oferując niespotykaną dotąd elastyczność, skalowalność i efektywność obliczeniową.
Symulacja fizyczna zamiast obliczeń proceduralnych
Fundamentalną przewagą Dymoli nad tradycyjnymi systemami jest modelowanie akauzalne (równaniowe). W klasycznych narzędziach (TRNSYS, Energy+) model definiuje się jako przepływ sygnałów – każdy blok ma sztywno określone wejścia i wyjścia, co narzuca kierunek obliczeń. W Dymoli inżynier definiuje relacje fizyczne (równania) między komponentami, a nie kierunek przepływu informacji.

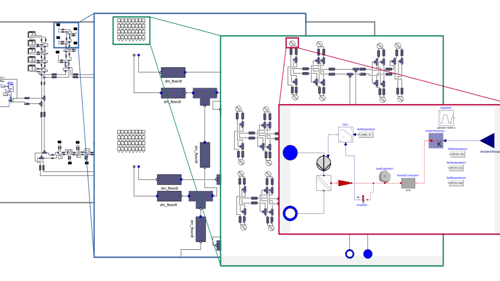

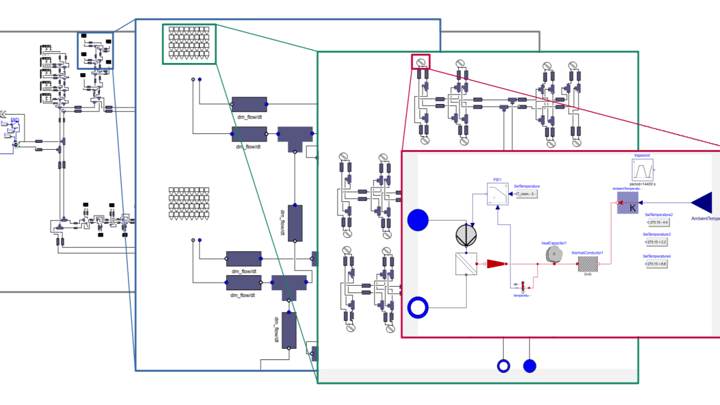

Dla systemów HVAC i sieci ciepłowniczych oznacza to, że połączenia hydrauliczne odzwierciedlają rzeczywistą strukturę fizyczną. Jeśli kierunek przepływu medium w sieci ulegnie odwróceniu (np. wskutek włączenia się prosumenckiego źródła energii), Dymola automatycznie dostosuje układ równań. W narzędziach przyczynowych taka zmiana wymagałaby ręcznej redefinicji logiki modułów, co jest procesem kosztownym i podatnym na błędy. Dzięki temu czas rozwoju modelu w środowisku akauzalnym jest od 5 do 10 razy krótszy niż w podejściu proceduralnym.
Innowacja w modelowaniu rurociągów

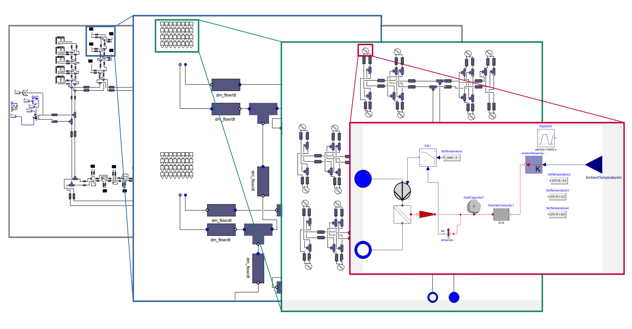

Modelowanie dużych sieci miejskich wymaga precyzyjnego odwzorowania opóźnień transportowych i strat ciepła na setkach kilometrów rur. Podczas gdy inne programy stosują uproszczone metody lub numerycznie kosztowną dyskretyzację przestrzenną (metoda objętości skończonych), Dymola wykorzystuje unikalny operator spatialDistribution. Pozwala on na implementację metody plug-flow (przepływu tłokowego) w sposób Lagrange'nowski, co eliminuje problem dyfuzji numerycznej i drastycznie redukuje liczbę zmiennych stanu. Dzięki temu symulacja skomplikowanej sieci z setkami lub tysiącami odbiorców może trwać kilka-kilkanście minuty, zachowując wysoką wierność odwzorowania temperatur nawet przy zmiennych strumieniach masy.
Skalowalność bez kompromisów

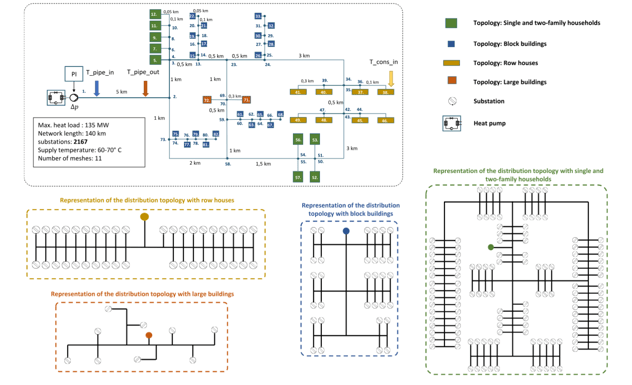

Dymola wyróżnia się zdolnością do obsługi systemów o ogromnej skali. Dzięki zaawansowanej manipulacji symbolicznej, kompilator Dymoli przekształca tysiące równań różniczkowo-algebraicznych (DAE) do postaci zoptymalizowanej, redukując ich liczbę przed rozpoczęciem obliczeń. Mechanizmy takie jak redukcja indeksu, rozcinanie pętli algebraicznych jak również efektywne przetwarzanie rzadkich macierzy pozwalają stabilnie rozwiązywać układy, które w innych programach prowadziłyby do błędów zbieżności lub ekstremalnie długiego czasu obliczeń. W praktyce naukowej i przemysłowej Dymola umożliwia symulację sieci o długości 1500 km z ponad 40 000 stacji abonenckich bez konieczności ich agregacji. Zastosowanie solwerów rzadkich (sparse solvers) pozwala na efektywne zarządzanie macierzami Jacobiego w modelach przekraczających 50 000 stanów.
Optymalizacja i zaawansowane sterowanie

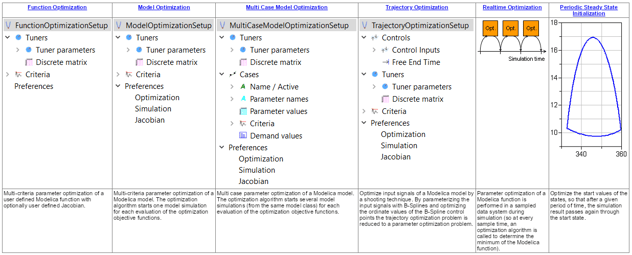

W tradycyjnych narzędziach inżynierskich optymalizacja jest często realizowana przez zewnętrzne skrypty, co wiąże się z koniecznością wielokrotnego restartowania symulacji. Dymola oferuje zintegrowaną bibliotekę optymalizacyjną (Optimization Library), która bezpośrednio wspiera:
- Optymalizację trajektorii - wyznaczanie optymalnych przebiegów czasowych zmiennych sterujących w celu minimalizacji kosztów operacyjnych sieci.
- Modele inwersyjne - dzięki akauzalności, inżynier może zdefiniować cel (np. pożądaną temperaturę w budynku), a program automatycznie wyliczy wymaganą moc grzewczą bez konieczności projektowania regulatorów.
- Przetwarzanie równoległe - wykorzystanie standardu OpenMP pozwala na równoległe uruchamianie symulacji, co w zadaniach optymalizacyjnych skraca czas obliczeń o rząd wielkości.
HiL i Cyfrowe Bliźniaki - diagnostyka w czasie rzeczywistym
Dymola jest również narzędziem oferującym duże możliwości w zakresie interoperacyjności dzięki pełnej obsłudze standardu Functional Mock-up Interface (FMI). Modele fizyczne mogą być eksportowane jako jednostki FMU i uruchamiane w systemach czasu rzeczywistego (HiL – Hardware-in-the-Loop). Pozwala to na:
- wykrywanie awarii (FDD) - testowanie reakcji sterowników na wstrzykiwane błędy (np. blokada zaworu, nieszczelność rurociągu) w bezpiecznym środowisku wirtualnym,
- wirtualne uruchomienia - weryfikację algorytmów sterowania dowolnie złożnyuch systemów przed fizycznym montażem instalacji, co redukuje ryzyko błędów projektowych.
Otwarta architektura i swoboda rozbudowy

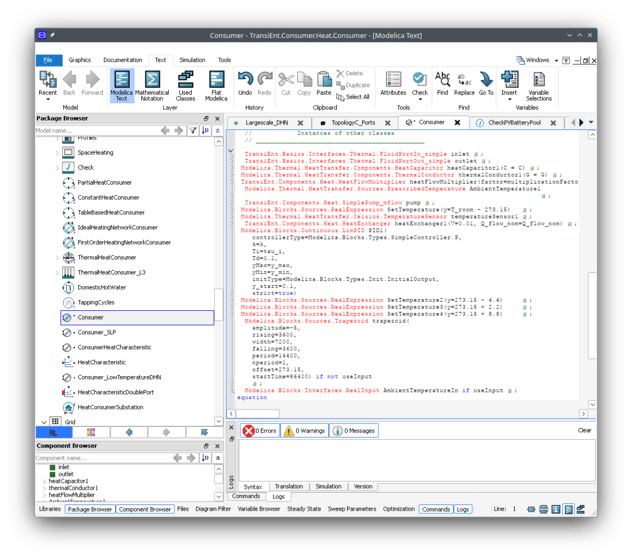

Architektura Dymoli, bazująca na języku Modelica, jest w pełni przejrzysta. Biblioteki takie jak ClaRa+TransiEnt, AixLib, Buildings, DisHeatLib, TIL czy HVACLib dostarczają kod na poziomie równań fizycznych. W przeciwieństwie do zamkniętych modułów w innych programach, Dymola pozwala inżynierowi zajrzeć do wnętrza każdego modelu, zmodyfikować i rozbudować go lub stworzyć nowy, poprzez dziedziczenie. Ta otwartość jest szczególnie istotna dla zespołów badawczo-rozwojowych, które projektują nowe, innowacyjne komponenty energetyczne.
Podsumowanie
Podczas gdy tradycyjne programy do modelowania budynków i sieci pozostają wartościowymi narzędziami inżynierskimi dla standardowych zadań, Dymola stanowi skok technologiczny niezbędny do zarządzania nowoczesną infrastrukturą oraz projektowanie i optymalizacji innowacyjnych rozwiązań. Jej przewagi w zakresie modelowania akauzalnego, skalowalności numerycznej, zintegrowanej optymalizacji oraz gotowości do pracy w czasie rzeczywistym (HiL) czynią ją bezdyskusyjną platformą przyszłości dla sektora ciepłowniczego i HVAC. Zarówno w fazie projektowania, jak i optymalizacji czy utrzymania systemów, Dymola dostarcza narzędzi, które nie tylko rozwiązują równania, ale przede wszystkim precyzyjnie odwzorowują dynamiczną fizykę systemów energetycznych jutra.
